В современном мире электричество является основой практически всех сфер нашей жизни, питая дома, офисы, промышленные предприятия и сложную технику․ Однако, несмотря на все удобства, электрический ток таит в себе серьезную опасность для жизни и здоровья человека, а также для сохранности оборудования․ Именно поэтому разработаны и строго регламентированы многочисленные меры предосторожности, среди которых особое место занимает защитное заземление․ Эта система обеспечивает безопасную эксплуатацию электроустановок и предотвращает трагические последствия, связанные с неисправностями электрооборудования․ Понимание принципов и важности защитного заземления критически важно для каждого, кто взаимодействует с электричеством․
Что такое защитное заземление?
Защитное заземление оборудования — это преднамеренное электрическое соединение металлических нетоковедущих частей электроустановки или оборудования, которые могут оказаться под напряжением в результате повреждения изоляции, с землей․ Главная цель такой системы — обеспечить немедленный и безопасный отвод опасного потенциала в землю, тем самым минимизируя риск поражения электрическим током для человека и повреждения самого оборудования․ Проще говоря, заземление создает путь наименьшего сопротивления для электрического тока, чтобы в случае аварии ток ушел в землю, а не через тело человека․
Основные цели и принцип действия

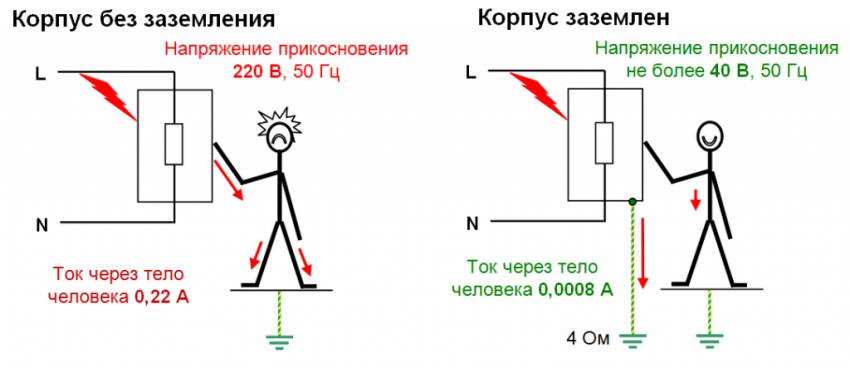

Основной принцип работы защитного заземления заключается в создании низкоомного пути для тока утечки․ Когда изоляция внутри электроприбора нарушается, фазный провод может коснуться металлического корпуса․ Без заземления корпус останется под опасным потенциалом, и любое прикосновение к нему будет смертельно опасным․ Заземляющий проводник, подключенный к корпусу, формирует прямой путь для этого тока в землю․
Предотвращение поражения электрическим током
Одним из ключевых преимуществ защитного заземления является защита человека от поражения электрическим током․ При возникновении пробоя изоляции и появлении напряжения на корпусе оборудования, ток немедленно уходит в землю через заземляющий контур․ Это приводит к быстрому срабатыванию защитных устройств, таких как автоматические выключатели или устройства защитного отключения (УЗО), которые мгновенно обесточивают неисправный участок цепи; Таким образом, опасное напряжение на корпусе устраняется еще до того, как человек успеет к нему прикоснуться․
Принцип действия
Принцип действия защитного заземления основан на законе Ома․ При пробое изоляции и замыкании фазы на корпус, через заземляющий проводник возникает ток замыкания на землю․ Если сопротивление заземляющего устройства достаточно низкое, этот ток будет достаточно большим, чтобы вызвать срабатывание автоматического выключателя или плавкого предохранителя, который отключит поврежденное оборудование от сети․ Это предотвращает длительное пребывание корпуса под опасным напряжением и обеспечивает безопасность․
Компоненты системы защитного заземления
Система защитного заземления состоит из нескольких ключевых элементов, каждый из которых играет свою роль в обеспечении безопасности:
- Заземлитель: Это проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду․ Заземлители могут быть естественными (например, металлические конструкции зданий, проложенные в земле водопроводные трубы) или искусственными (специально установленные металлические стержни, трубы или полосы, забитые или закопанные в землю)․
- Заземляющий проводник: Проводник, соединяющий заземляемые части электроустановки с заземлителем․ Он должен быть надежным, иметь достаточное сечение и низкое сопротивление․
- Главная заземляющая шина (ГЗШ): Шина, предназначенная для присоединения нескольких заземляющих проводников и проводников системы уравнивания потенциалов․ Она обеспечивает централизованное подключение всех заземляемых элементов․
- Проводники уравнивания потенциалов: Проводники, соединяющие между собой открытые проводящие части электроустановок, сторонние проводящие части (например, металлические трубы водопровода, отопления, газопровода) и заземляющее устройство для создания общего потенциала и предотвращения возникновения опасной разности потенциалов․
Преимущества и применение защитного заземления
Защитное заземление является обязательным требованием для большинства электроустановок и оборудования по всему миру․ Его преимущества очевидны и многогранны, касаясь как безопасности людей, так и сохранности техники․
| Преимущество | Описание |
|---|---|
| Защита человека | Предотвращает поражение электрическим током при случайном касании корпуса оборудования, находящегося под напряжением из-за неисправности изоляции․ |
| Защита оборудования | Снижает риск повреждения электроприборов, чувствительной электроники и систем автоматики, отводя избыточный или аварийный ток в землю․ |
| Пожарная безопасность | Предотвращает возникновение искрения, перегрева проводников и возгораний, вызванных утечкой тока на корпус или другие проводящие части․ |
| Стабильность работы | Обеспечивает более стабильное и надежное функционирование чувствительной электроники, телекоммуникационного и медицинского оборудования за счет отвода электромагнитных помех и статического электричества․ |
Защитное заземление применяется в самых разных сферах и для широкого круга оборудования:
- Бытовые электроприборы (холодильники, стиральные машины, микроволновые печи)․
- Компьютерная техника и серверное оборудование․
- Промышленное оборудование (станки, электродвигатели, сварочные аппараты)․
- Медицинское оборудование․
- Электрические щиты и распределительные устройства․
- Осветительные установки․
- Телекоммуникационное оборудование и антенные системы․
Различия между защитным заземлением и занулением
Хотя оба термина, «заземление» и «зануление», связаны с электробезопасностью, они описывают разные методы защиты․ Защитное заземление, как уже было сказано, соединяет металлические нетоковедущие части с землей․ Зануление же, это преднамеренное соединение металлических нетоковедущих частей электроустановки с глухозаземленной нейтралью трансформатора (или генератора) в системах с заземленной нейтралью․ При занулении, в случае пробоя изоляции, возникает короткое замыкание между фазой и нейтралью через корпус, что вызывает большой ток и быстрое срабатывание автоматического выключателя․ В современных электрических сетях часто применяются комбинированные системы, такие как TN-C-S или TN-S, где функции заземления и зануления интегрированы для максимальной безопасности․
Защитное заземление — это не просто техническое требование, а фундаментальный аспект безопасности в эксплуатации любого электрооборудования․ Его правильное выполнение и регулярный контроль гарантируют минимизацию рисков, связанных с электричеством․ Игнорирование правил устройства защитного заземления может привести к фатальным последствиям для жизни и здоровья, а также к выходу из строя дорогостоящего оборудования; Поэтому важно всегда помнить о необходимости качественного и надежного заземления всех электрических установок․ Это инвестиция в безопасность, которая окупается спокойствием и защитой от непредвиденных аварий․
