Газопроводы являются сложными инженерными системами, обеспечивающими транспортировку природного газа на огромные расстояния от мест добычи до конечных потребителей․ Эффективность и безопасность их функционирования зависят от множества факторов, среди которых особое место занимают запорные устройства․ Одним из таких незаменимых элементов является задвижка, играющая критически важную роль в управлении потоком газа и обеспечении надежности всей системы․ Без этих устройств невозможно было бы представить современную инфраструктуру газоснабжения, так как они позволяют контролировать, изолировать и защищать трубопроводы от возможных нештатных ситуаций․
Что такое Задвижка и Её Назначение на Газопроводе?
Задвижка — это тип трубопроводной арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе или для его полного открытия․ Она не используется для регулирования потока (дросселирования), а исключительно для выполнения функций «открыто» или «закрыто»․ На газопроводах задвижки выполняют ряд жизненно важных функций:
- Изоляция участков: Позволяют отключать определенные сегменты трубопровода для проведения ремонтных работ, обслуживания или модернизации без остановки всей системы․
- Аварийное перекрытие: В случае утечки газа, повреждения трубопровода или других аварийных ситуаций задвижки позволяют быстро остановить подачу газа, минимизируя потенциальный ущерб и опасность․
- Подключение и отключение ответвлений: Используются для подключения новых потребителей или ответвлений к основной магистрали, а также для их отключения․
- Технологическая гибкость: Обеспечивают возможность изменения маршрутов потока или изоляции оборудования на компрессорных станциях․
Конструктивные Особенности Задвижек для Газопроводов

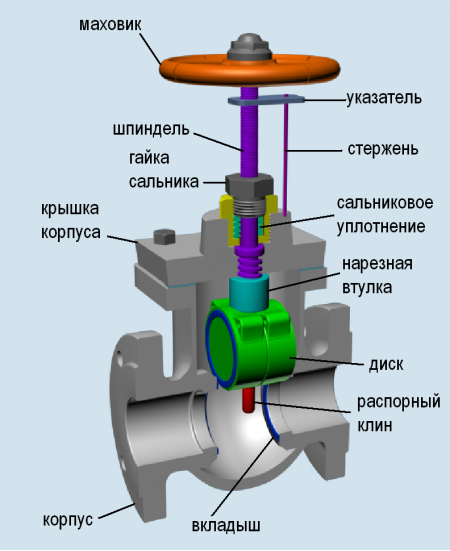

Задвижки, применяемые на газопроводах, отличаются особой прочностью и надежностью, так как им приходится работать в условиях высоких давлений и с потенциально опасной средой․ Основными конструктивными элементами являются корпус, шток, маховик (или привод) и затвор․ Затвор (клин или параллельные диски) перемещается перпендикулярно оси потока газа, полностью перекрывая или открывая проходное сечение․
Материалы, используемые для изготовления задвижек, выбираются с учетом агрессивности среды и температурных режимов․ Как правило, это высокопрочные стали, устойчивые к коррозии и механическим нагрузкам․ Герметичность достигается за счет точной подгонки уплотнительных поверхностей и применения специальных уплотнительных материалов․
Виды Задвижек и Принципы Их Работы
Существует несколько основных типов задвижек, каждый из которых имеет свои особенности и области применения․ Наиболее распространенными для газопроводов являются клиновые и параллельные задвижки․
Клиновые Задвижки
В клиновых задвижках запорный элемент выполнен в виде клина, который при закрытии опускается между двумя седлами, расположенными под углом друг к другу․ Клин может быть жестким, упругим или двухдисковым, что позволяет компенсировать температурные деформации и улучшать герметичность․ Они просты в конструкции и надежны, обеспечивая стабильную работу․
Параллельные Задвижки
Параллельные задвижки используют один или два диска, которые перемещаются параллельно друг другу и перекрывают поток, прижимаясь к седлам․ Двухдисковые параллельные задвижки часто имеют распорный элемент между дисками, который обеспечивает плотное прилегание к седлам и высокую герметичность․ Они хорошо подходят для больших диаметров трубопроводов и используются там, где требуется максимальная надежность․
Процесс открытия и закрытия задвижки, как правило, осуществляется медленно, что предотвращает гидроудары и резкие изменения давления в системе․ Управление может быть ручным (с помощью маховика) или автоматизированным (с использованием электроприводов, пневмоприводов или гидроприводов), что особенно важно для крупных магистральных газопроводов и дистанционного контроля․
Преимущества и Недостатки Задвижек на Газопроводе
Выбор задвижки для конкретного участка газопровода обусловлен ее эксплуатационными характеристиками․ Важно понимать как сильные, так и слабые стороны этого типа арматуры, чтобы обеспечить оптимальное функционирование системы․
| Преимущества | Недостатки |
|---|---|
| Полное перекрытие потока без сопротивления в открытом положении․ | Невозможность использования для регулирования (дросселирования) потока․ |
| Высокая надежность и долговечность при правильной эксплуатации․ | Относительно большое время открытия/закрытия․ |
| Низкое гидравлическое сопротивление в полностью открытом состоянии․ | Большие габариты и масса, особенно для крупных диаметров․ |
| Простота конструкции (для некоторых типов)․ | Потенциальный износ уплотнительных поверхностей при частичном открытии․ |
| Подходит для высоких давлений и температур․ | Требуют большего крутящего момента для приведения в действие по сравнению с шаровыми кранами аналогичного размера․ |
Установка и Эксплуатация Задвижек
Задвижки устанавливаются на ключевых участках газопровода, где требуется возможность оперативного отключения потока․ Это могут быть:
- Начальные и конечные пункты магистральных газопроводов․
- Узлы ответвлений к городам и промышленным объектам․
- Вход и выход компрессорных станций и газораспределительных станций․
- Участки перед и после водных преград, железнодорожных и автомобильных дорог․
- Интервалы между линейными кранами на протяженных участках․
Правильная эксплуатация и регулярное техническое обслуживание задвижек являются залогом их долгой и безаварийной работы․ Это включает в себя периодические проверки герметичности, смазку штока, контроль состояния приводов и уплотнений, а также своевременную замену изношенных элементов․ Важно, чтобы персонал, работающий с газопроводной арматурой, обладал необходимой квалификацией и строго соблюдал все правила безопасности, чтобы исключить любые риски․
Задвижка на газопроводе – это не просто механическое устройство, а жизненно важный компонент, обеспечивающий безопасность и непрерывность газоснабжения․ Она позволяет эффективно управлять потоками газа, предотвращать аварии и проводить плановые работы без нарушения общей инфраструктуры․ Современные технологии продолжают совершенствовать конструкцию и материалы задвижек, делая их еще более надежными и долговечными․ Правильный выбор, монтаж и регулярное обслуживание этих устройств являются основой для безопасной и эффективной эксплуатации любой газотранспортной системы․ Их значение трудно переоценить в контексте стабильного функционирования энергетической отрасли․
