Задвижки являются одним из наиболее распространенных типов запорной арматуры, используемой для полного перекрытия потока рабочей среды в трубопроводах. Среди множества их разновидностей особое место занимают задвижки с выдвижным штоком, которые отличаются конструктивной особенностью: при открытии клапана шток перемещается вертикально вверх, становясь видимым снаружи. Эта уникальная характеристика не только упрощает контроль положения затвора, но и обеспечивает ряд других эксплуатационных преимуществ. Данный тип арматуры находит широкое применение в различных отраслях промышленности, от нефтегазовой до жилищно-коммунального хозяйства, благодаря своей надежности и эффективности.
Что Такое Задвижка с Выдвижным Штоком?
Задвижка с выдвижным штоком, это тип запорной арматуры, в которой запорный элемент (клин или диск) движется перпендикулярно оси потока рабочей среды. Главное отличие этой конструкции заключается в том, что шток, соединяющий маховик или привод с запорным элементом, выдвигается наружу из корпуса задвижки при ее открытии и убирается внутрь при закрытии. Такое инженерное решение позволяет оператору или системе автоматизации визуально определить текущее положение затвора, что крайне важно для безопасной и эффективной эксплуатации трубопроводных систем.
Принцип Работы
При вращении маховика или активации электропривода резьбовая часть штока начинает перемещаться. Это движение передается на затвор, который, в свою очередь, поднимается или опускается. Когда затвор полностью поднят, он выходит из пути потока, обеспечивая минимальное гидравлическое сопротивление и полнопроходность. При опускании затвор плотно прилегает к седлам в корпусе задвижки, полностью перекрывая поток среды. Видимое перемещение штока вверх или вниз служит прямым индикатором открытого или закрытого состояния задвижки.
Ключевые Преимущества
Задвижки с выдвижным штоком обладают рядом существенных преимуществ, которые делают их предпочтительным выбором для многих промышленных применений. Эти достоинства касаются как удобства эксплуатации, так и надежности всей системы в целом. Их конструкция обеспечивает стабильную работу в различных условиях.
- Визуальный контроль положения: Самое очевидное преимущество – оператор всегда может точно знать, открыта задвижка или закрыта, просто взглянув на положение штока.
- Высокая герметичность: Благодаря плотному прилеганию затвора к седлам, задвижки с выдвижным штоком обеспечивают отличную герметичность в закрытом положении.
- Простота конструкции и надежность: Относительно простая механика обеспечивает долгий срок службы и минимальные требования к обслуживанию.
- Минимальное гидравлическое сопротивление: В полностью открытом положении затвор не создает препятствий потоку, что снижает потери давления в системе.
- Подходит для больших диаметров: Конструкция задвижек позволяет эффективно использовать их на трубопроводах значительного диаметра.
Конструктивные Особенности

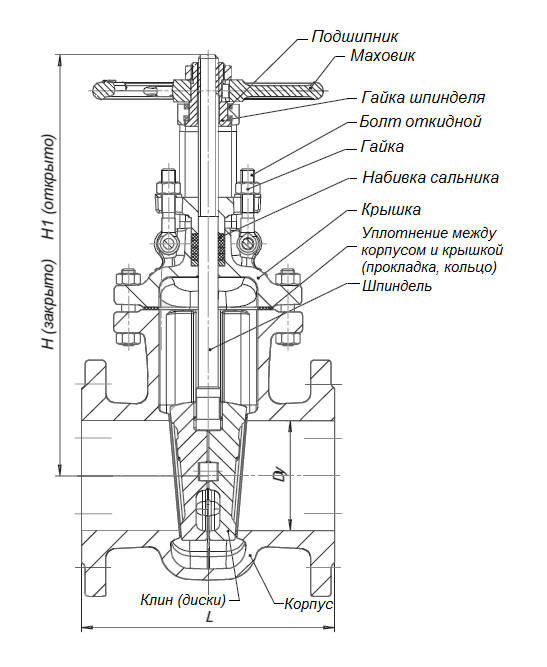

Конструкция задвижки с выдвижным штоком включает в себя корпус, крышку, шток, затвор (клин или параллельный), сальниковое уплотнение и управляющий механизм (маховик или привод). Шток проходит через сальниковую камеру, которая герметизирует соединение между движущимся штоком и неподвижной крышкой, предотвращая утечки рабочей среды. Эта особенность, однако, требует периодического обслуживания сальникового узла.
| Характеристика | Задвижка с выдвижным штоком | Задвижка с невыдвижным штоком |
|---|---|---|
| Индикация положения штока | Шток видим и перемещается вверх/вниз | Шток не перемещается относительно маховика, не виден |
| Высота конструкции в открытом положении | Увеличивается, требует больше места | Остается неизменной, компактнее |
| Защита резьбы штока | Резьба штока снаружи, подвержена загрязнению | Резьба штока внутри корпуса, защищена от внешней среды |
| Применимость для агрессивных сред | Требует повышенного внимания к материалам штока и уплотнений из-за контакта с атмосферой | Более предпочтительна, так как шток не выходит наружу |
Области Применения
Благодаря своим преимуществам, задвижки с выдвижным штоком нашли широкое применение в самых разнообразных отраслях промышленности и коммунального хозяйства. Их надежность и возможность визуального контроля делают их незаменимыми элементами многих трубопроводных систем. Они играют критическую роль в обеспечении безопасности и эффективности работы.
- Нефтегазовая промышленность: Используются для транспортировки нефти, газа и продуктов их переработки, а также на нефтеперерабатывающих заводах.
- Водоснабжение и водоотведение: Применяются в городских и промышленных системах водоснабжения, на очистных сооружениях и в канализации.
- Энергетика: Широко используются на тепловых и атомных электростанциях для регулирования потоков воды и пара.
- Химическая промышленность: Подходят для работы с различными химическими реагентами, при условии правильного выбора материалов корпуса и уплотнений.
- Системы отопления и вентиляции: В зданиях и сооружениях для управления потоками теплоносителя.
Write a quality, in-depth, magazine-style article on the topic:
Write in English
Use a clickbait and catchy headline. Be sure to include the keyword in the headline and use the background content added with this post to create a relevant and related topic.
Make sure the text is written in a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use sentences of varying lengths (average 250 characters, maximum 500, minimum 30). Use appropriate analogies, descriptive adverbs (e.g., “incredibly effective”), and correct adverbial phrases (e.g., “By integrating insights from AI…”). Make sure the GLTR is LOW by balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past participles to add dynamism. Provide deep knowledge, expert opinions, and industry examples to make the article compelling.
After the second paragraph of the article, add a table with the biographical information, personal information, career information, and professional background of the person you are talking about, along with a link to one official website for reference. The table should be in a format that is easy to embed in WordPress.
If the topic is not related to a specific person, add relevant information in a table that can be embedded in WordPress.
Ensure the writing follows a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use varied sentence lengths (average 250 characters, max 500, min 30). Incorporate relatable analogies, descriptive adverbs (e.g., ‘remarkably effective’), and proper adverbial phrases (e.g., ‘By integrating AI-driven insights…’). Ensure a LOW GLTR score, balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past parts to enhance dynamism. Provide deep insights, expert perspectives, and industry examples to make it compelling.
After the second paragraph of the article add table with bio data and personal information, career, professional information of person in topic, also add link to one authentic website for reference, the table should be in the form that it can be easily inserted in wordpress.
If the topic is other than person related than add related information in the form of table that can be inserted in wordpress.
Монтаж и Эксплуатация
Правильный монтаж и своевременное обслуживание являются залогом долговечной и безаварийной работы задвижек с выдвижным штоком. Важно строго следовать инструкциям производителя, учитывать направление потока среды и обеспечивать достаточное пространство для полного выдвижения штока. Регулярная проверка сальниковых уплотнений и смазка резьбовых соединений продлевают срок службы арматуры.
Кроме того, необходимо избегать чрезмерных усилий при закрытии задвижки, чтобы не повредить запорный элемент или резьбу штока. Всегда следует убедиться, что задвижка полностью открыта или закрыта для предотвращения эрозии и износа. Своевременное выявление и устранение мелких неисправностей поможет избежать серьезных поломок и простоев в работе системы.
Задвижки с выдвижным штоком остаются краеугольным камнем в индустрии запорной арматуры, предлагая надежное и визуально контролируемое решение для перекрытия потоков. Их способность обеспечивать высокую герметичность и минимальное сопротивление в открытом состоянии делает их незаменимыми во многих критически важных системах. Несмотря на потребность в дополнительном пространстве для штока, их преимущества часто перевешивают этот недостаток. Правильный выбор, монтаж и регулярное обслуживание гарантируют долгий срок службы и безопасную эксплуатацию. В конечном итоге, эти задвижки играют ключевую роль в обеспечении эффективности и безопасности промышленных и коммунальных трубопроводных систем.
